Специализированный моторный центр "АБ-ИНЖИНИРИНГ" работает с октября 1997 г.
Компания имеет большой опыт работы с импортным станочным оборудованием высшего качественного уровня производства фирм AMC-SCHOU (Дания), MAXPRECI (Индия), ROBBI (Италия), SERDI (Франция), PROVALVE (Турция), BestWin (Китай).
ВРЕМЕННО НЕДОСТУПНО ДЛЯ ЗАКАЗА
НАСТОЯЩЕЕ КАЧЕСТВО, ПРОВЕРЕННОЕ В ЦЕХАХ АБ-ИНЖИНИРИНГ!
Широкая линия высокоточных станков для шлифования и фрезерования плоских поверхностей
блоков, головок блока цилиндров и других деталей с максимальной длиной обработки до 2000 мм. Окраска в красный цвет, но возможен и любой другой цвет по выбору заказчика.
ВНИМАНИЕ! В отличие от многих других так называемых "плоскошлифовальных", а на самом деле только плоскофрезерных, практически неспособных шлифовать, данный станок является самым настоящим шлифовальным станком — он изначально плоскошлифовальный, а только затем, с помощью дополнительно устанавливаемого на сегментированный шлифовальный круг держателя резца, становится плоскофрезерным. Так что не перепутайте!
Чтобы отличить настоящий шлифовальный станок от маломощного "электронно-фрезерного", при выборе станка для своего цеха обращайте внимание на мощность шлифовального шпинделя — для настоящих шлифовальных станков она только начинается с 4 кВт. Если мощность меньше, значит, вас обманывают и под видом шлифовального вам просто впаривают фрезерный!
Отличительные особенности станков VSG
Гидравлическая подача стола с переменной скоростью.
Шпиндель на регулируемых роликоподшипниках.
Передача от двигателя на шпиндель специальным ремнем.
Отдельная охлаждающаяся установка с резервуаром и фильтрацией.
Сегментированный круг с 8-12 сегментами для обработки стальных, чугунных и алюминиевых деталей.
Приспособление для фрезеровки с резцами.
Главное устройство управления подачей.

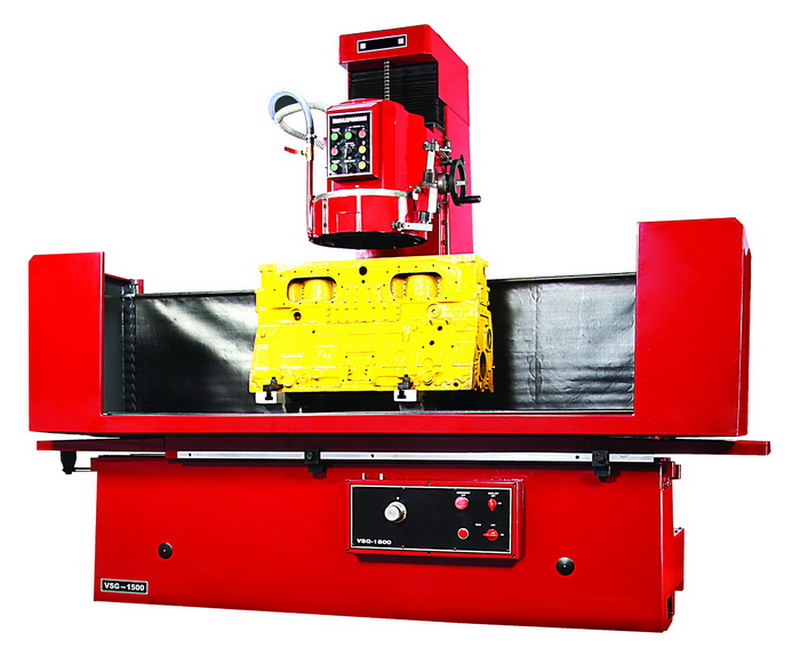

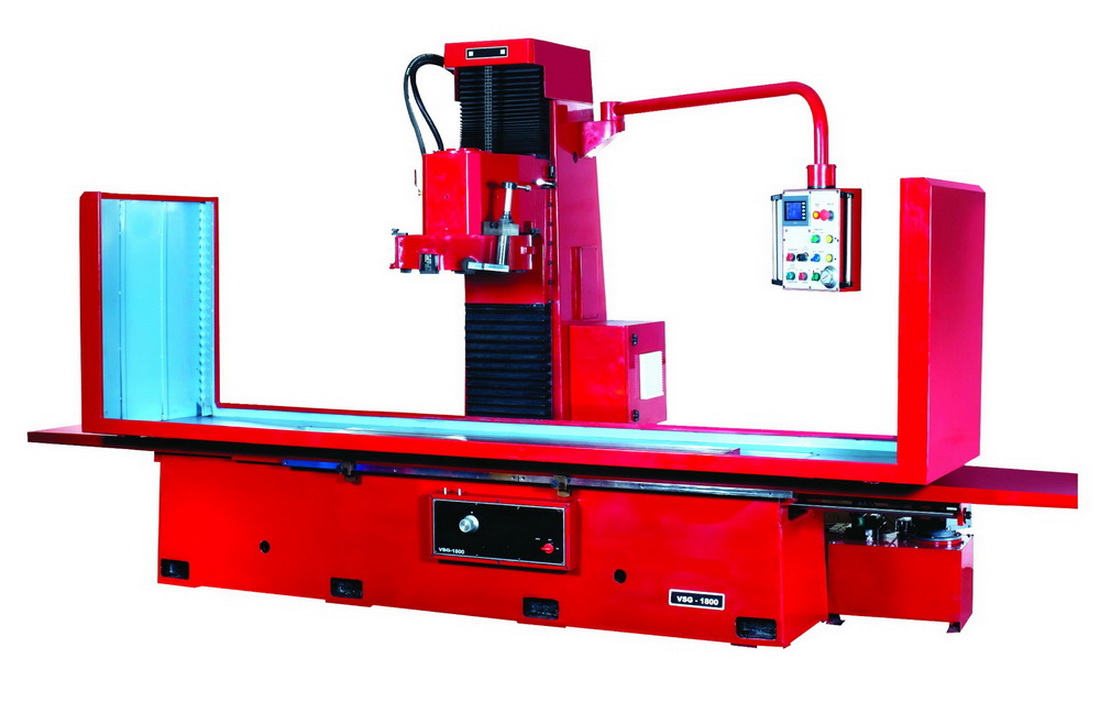

Основные модели станков VSG: VSG 1300, VSG 1500, VSG 1800

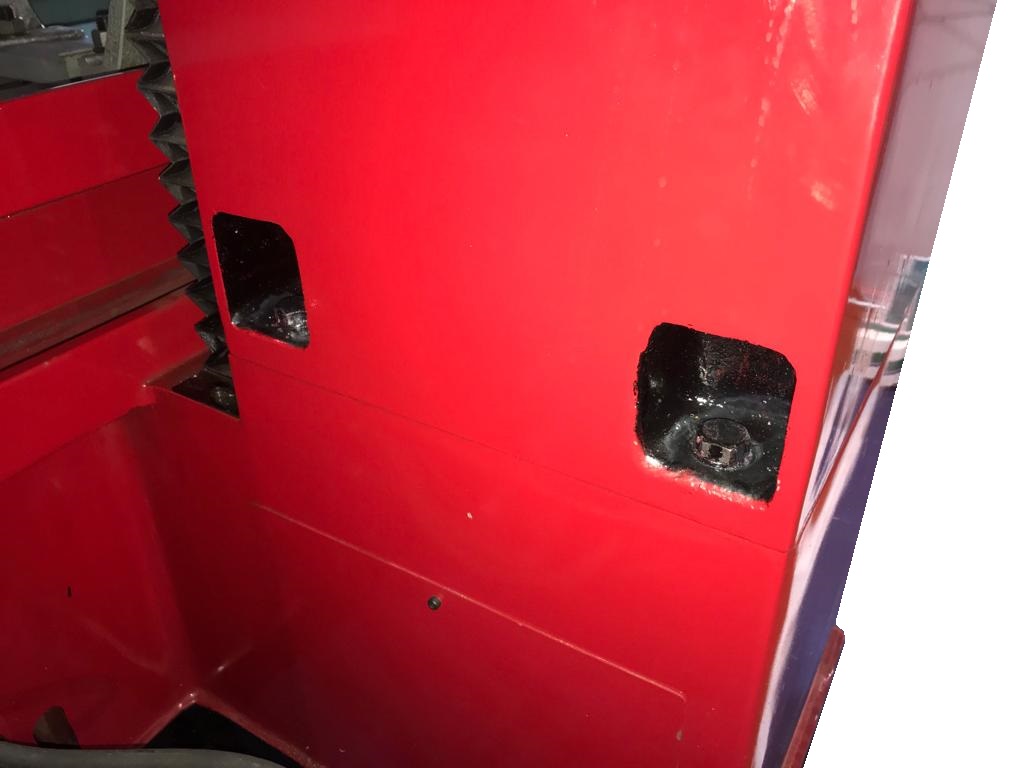

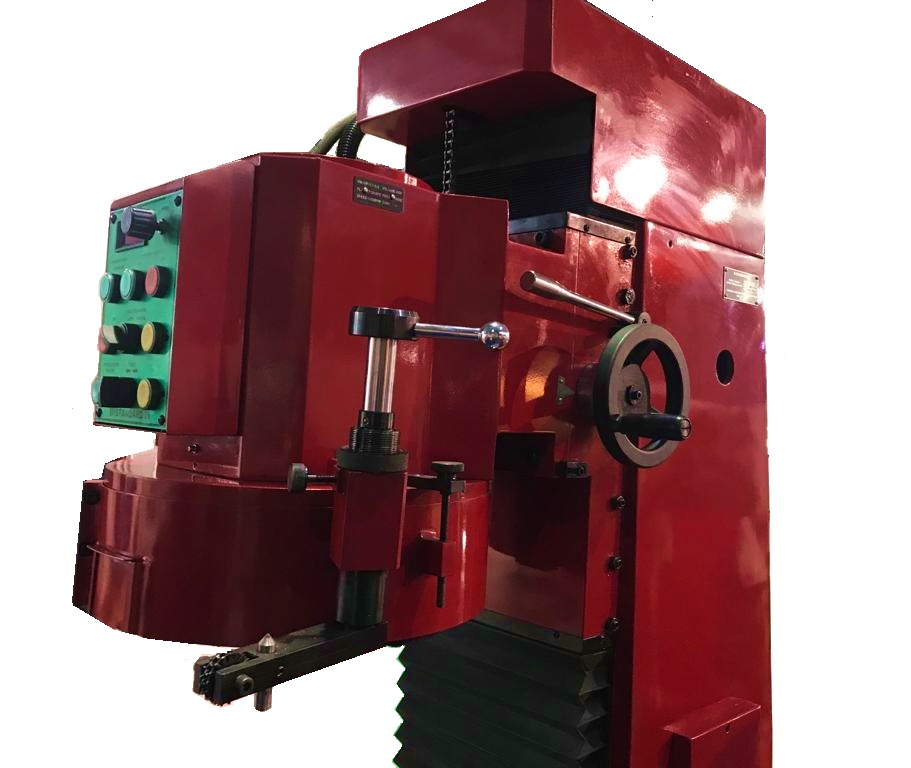

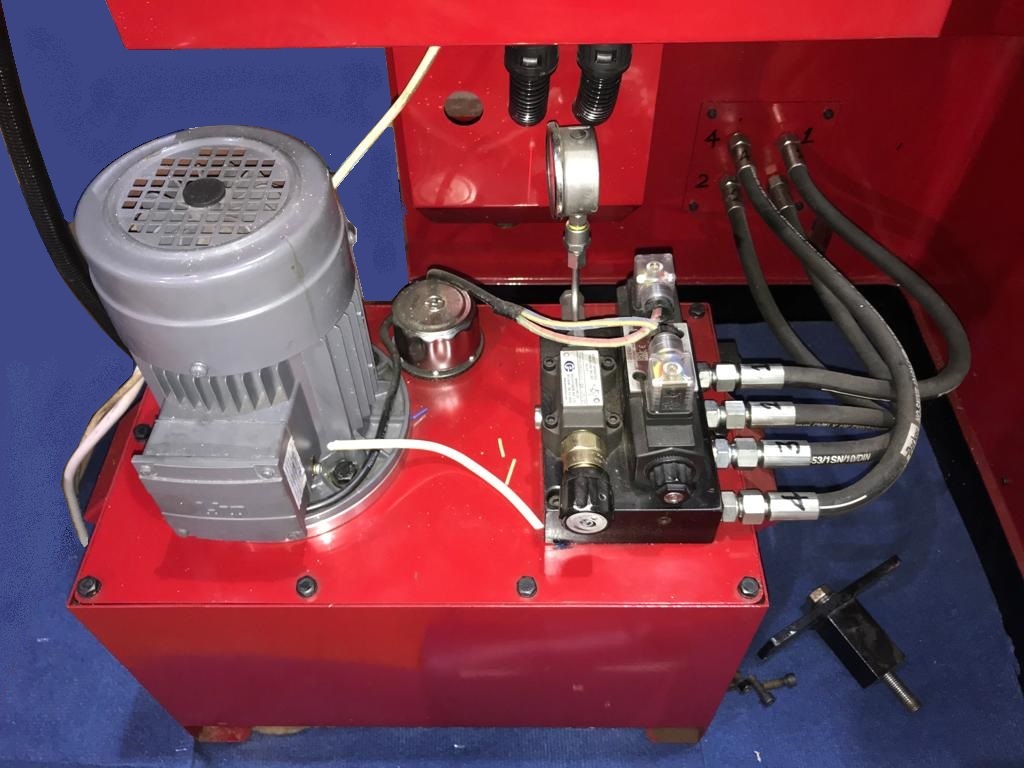

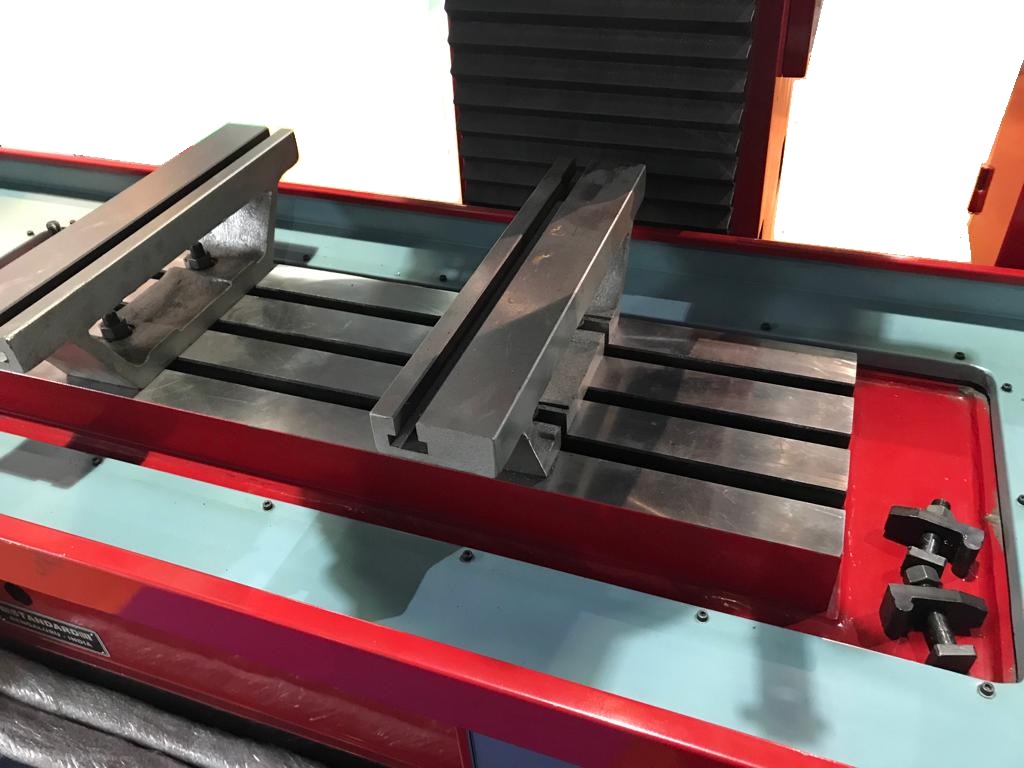

Чугунная литая станина и колонна станка, шлифовальная бабка с пультом управления и маховиком вертикальной подачи, рабочий стол с параллелями для установки головок и блоков цилиндров, настоящая гидростанция с баком и насосом высокого давления

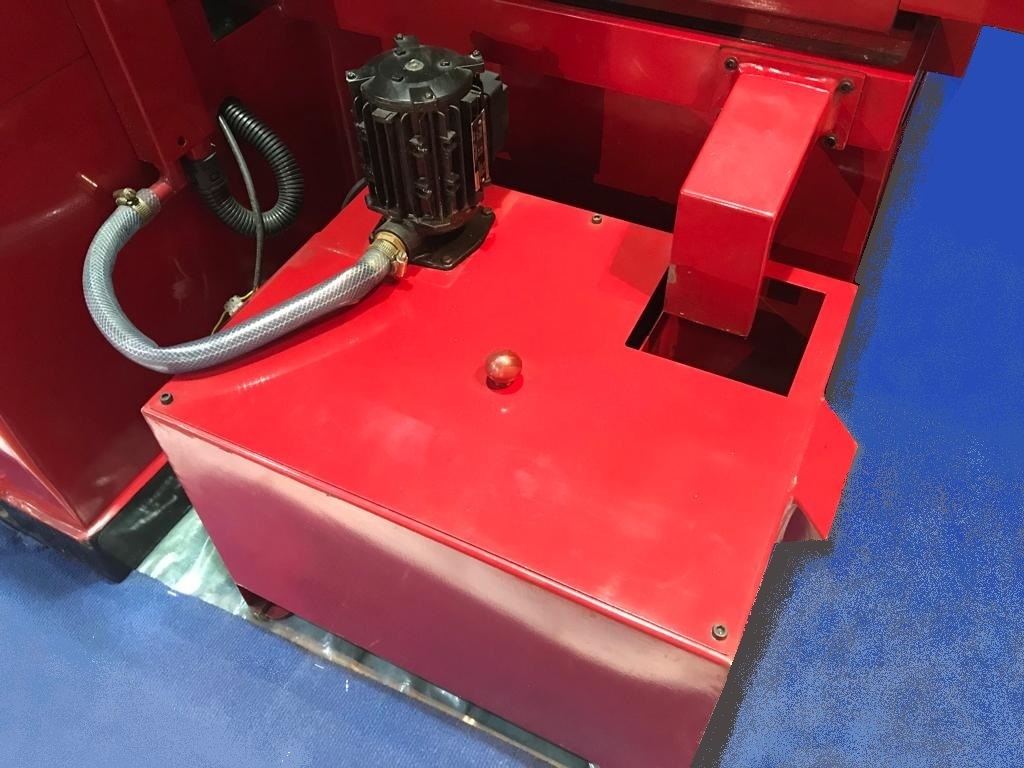

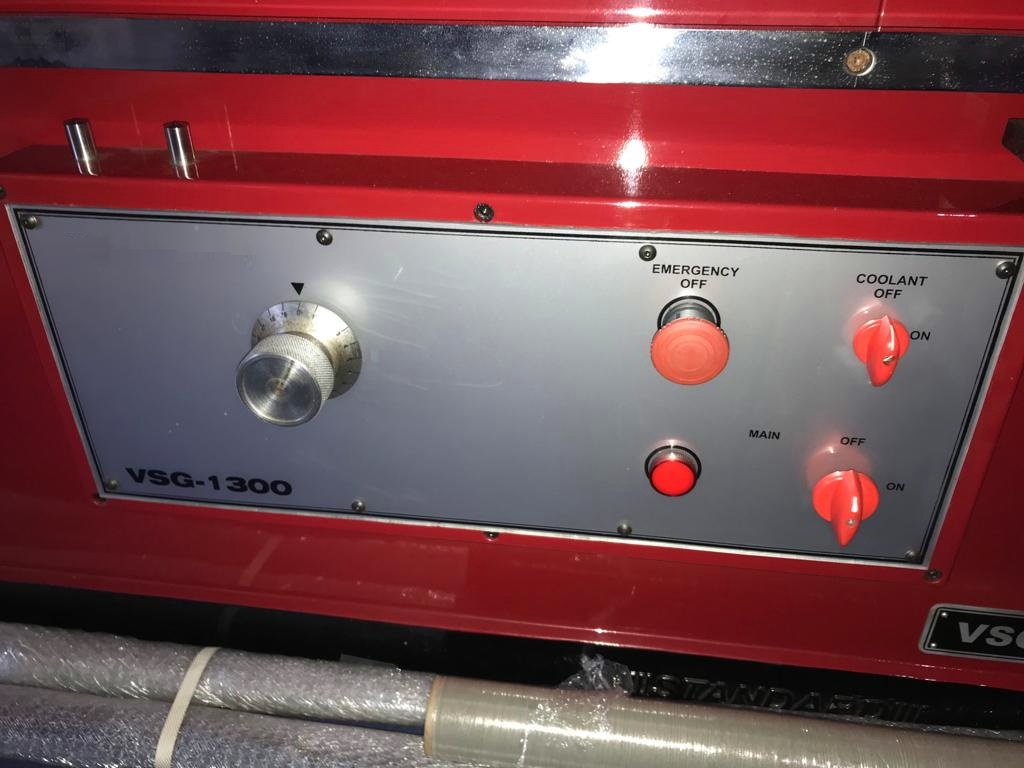

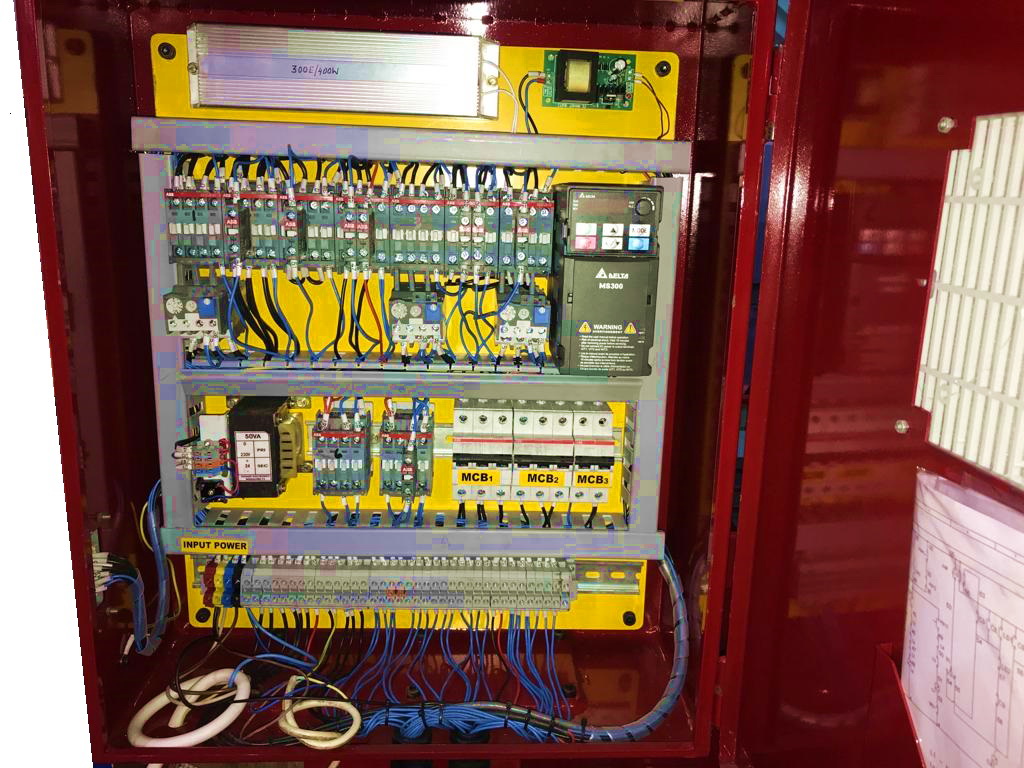

Система охлаждения с баком и насосом (является главным признаком того, что станок шлифовальный, а не фрезерный), органы управления станком с кнопкой аварийного отключения, электрошкаф с очень качественно выполненным монтажом

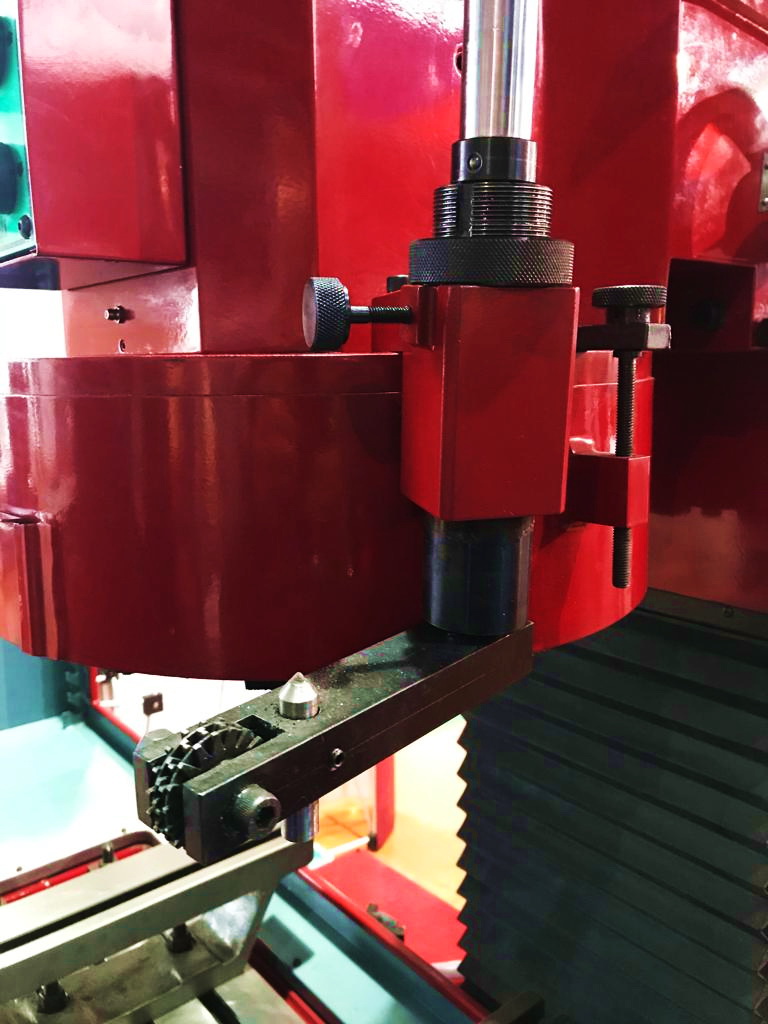

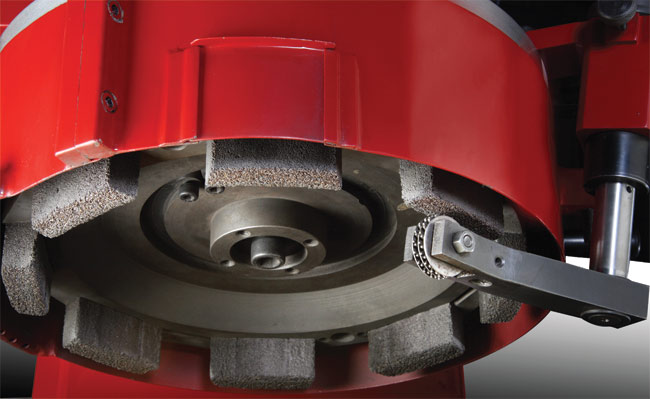

Сегментированный шлифовальный круг (держатель резца для фрезерования устанавливается на круг без его демонтажа) и устройство для правки шлифовального круга со стальными дисками и алмазом
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
ПАРАМЕТРЫ
VSG 1300
VSG 1500
VSG 1800
Макс. длина обработки,
мм
1000
1200
1500
Макс. ширина обработки,
мм
350
400
450
Рабочая поверхность стола,
мм
1200 x300
1300 x360
1500 x400
Макс. перемещение стола,
мм
1300
1500
1800
Автомат. подача стола,
мм/мин
0- 4500
0- 4500
0- 4500
Расстояние от шпинделя до направл. колонны,
мм
350
350
400
Мин. высота от стола до круга,
мм
0
0
0
Макс. высота от стола до круга,
мм
600
720
900
Вертик. подача круга,
мм
600
720
900
Диаметр шлифовал. круга,
мм
350
400
450
Диаметр обработки резцами,
мм
350
400
450
Скорость вращения круга,
об/мин
1440
1440
900
Скорость вращения резцовой головки,
об/мин
80- 700
80- 700
80- 600
Главный шпиндел. двигатель,
кВт
3,75
5,5
7,5
Вспом. шпиндел. двигатель,
кВт
0,19
0,19
0,44 серво
Двигатель гидравл. насоса,
кВт
0,75
1,1
1,1
Двигатель насоса охлаждения,
кВт
0,09
0,09
0,09
Габариты: длина x ширина,
мм
2480 x 1200
2600 x 1200
4000 x 1300
Высота машины,
мм
1900
2050
2250
Требуемое рабочее простр-во: длина x ширина,
мм
3100 x 1500
3800 x 1500
5750 x 1600
Габариты упаковки,
м
2,65 x1,40 x2,21
2,90 x1,40 x2,36
4,25 x1,50 x2,48
Чистый вес приблиз.,
кг
1500
1850
3000
Вес с упаковкой приблиз.,
кг
2420
2500
3250
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Комплектная гидравлическая система станка.
Электрическая система 24 В
Система охлаждения с резервуаром охлаждающей жидкости и электронасосом
Комплект брызговиков
Параллели высотой 135 мм с болтами
Т-болты с гайками и шайбами
Сегментированный круг 350 мм с 8 абразивными брусками
Зажимы для блоков
Зажимы для головок блока
Оправка для балансировки круга
Устройство для правки круга
Держатель для фрезерования с резцом 16 мм
Набор гаечных ключей
Руководство по эксплуатации
ОБРАТИТЕ ВНИМАНИЕ - в стандартной комплектации станка есть все необходимые инструменты и приспособления!
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Прижим для блоков цилиндров
Универсальное приспособление для зажима головок блока
Приспособление для зажима головок блока
Устройство для зажима головок блока
Балансировочный стенд для кругов
Комплект для шлифования маховиков и корзин сцепления с оснасткой
Ориентировочные отпускные цены (USD, без НДС и транспорта) в стандартной комплектации:
VSG 1300 — 18 720.00
VSG 1500 — 23 060.00
VSG 1800 — 32 230.00
СРАВНЕНИЕ ПРОСКОШЛИФОВАЛЬНЫХ СТАНКОВ MAXPRECI C БЛИЖАЙШИМИ КОНКУРЕНТАМИ
Чтобы любой желающий мог сделать осознанный выбор, мы внесли в таблицу параметры некоторых аналогов. Обратите внимание на отмеченные красным цветом параметры и не говорите потом, что вас никто не предупредил.
ПАРАМ-РЫ
CARMEC SG 1400
CARMEC SG 1400 M
COMEC RP 1300
COMEC RP 1400 CNC
MAX PRECI VSG 1300
ROBBI Alpha 12
ОБЩАЯ ХАРАКТЕРИСТАКА СТАНКА
Тип станка
плоско шлиф-ный
плоско фрез-ный
плоско шлиф-ный
плоско фрез-ный*
плоско шлиф-ный
плоско шлиф-ный
Тип управл-ния
серво
серво
серво
серво
гидро
гидро
ОБРАБАТЫВАЮЩАЯ СПОСОБНОСТЬ
Макс. длина обраб-ки,
мм
1200
1200
1225
1195
1000
1200
Макс. ширина обраб-ки,
мм
415
405
355 (опц. 405)
405
350
370
Мин. - макс. высота высота заготовки,
мм
115 - 800
115 - 780
190 - 710
190 - 710
0 - 600
130 - 750
Диаметр шлифов-ия,
мм
415
-
415 (опц.)
-
350
370
Диаметр фрезеров-ия,
мм
410
410
355
405
300
370
Полезная поверх-ть стола,
мм
1300 x310
1300 x310
1100 x230
1100 x230
1200 x300
1200 x300
Макс. перемещ. стола,
мм
1420
1420
1400
1195
1300
1380
Расст. от оси шпинделя до направл. колонны,
мм
315
310
230
230
350
310
СКОРОСТИ И ПОДАЧИ
Скорость вращения круга,
об/мин
500- 1350
500- 1350
300- 1200
300- 1200
80- 1440
700- 1400
Автомат. подача стола,
мм/мин
0- 1500
0- 1500
0- 1500
0- 1700
0- 4500
0- 5000
МОЩНОСТИ
Главный шпиндел. двигатель,
кВт
4,2
4,2
4,0
2,2*
3,75
5,0
Двигатель быстрой подачи головы,
кВт
0,18
0,18
0,18
0,18
0,19
1,3
Двигатель привода стола,
кВт
0,55
0,55
0,55
0,75
0,75**
1,0**
Двигатель насоса охлажд.,
кВт
0,12
0,12
0,12
0,12
0,09
0,12
Общая мощность,
кВт
5,5
5,5
4,7
4,1
7,5
5,5
Электро питание,
В-Гц/ фазы
400-50/3
400-50/3
400-50/3
400-50/3
400-50/3
400-50/3
РАЗМЕРЫ И ВЕС
Габариты: длина x ширина,
мм
2600x 1250x 2050
2600x 1250x 2050
2170x 1005х 2000
2600x 1005х 2000
2480x 1200х 1900
2000x 1470х 2050
Габариты упаковки,
м
2,75x 1,44 x2,30
2,75x 1,44 x2,30
2,30x 1,20 x2,24
2,28x 1,18 x2,20
2,65x 1,40 x2,21
2,30x 1,31 x2,24
Чистый вес приблиз.,
кг
1640
1640
1430
1430
1500
1700
Вес с упаковкой приблиз.,
кг
1950
1950
1650
1650
2400
1950
*- станок с такой малой мощностью шпиндельного двигателя не может шлифовать и не является шлифовальным
**- мощность гидростанции

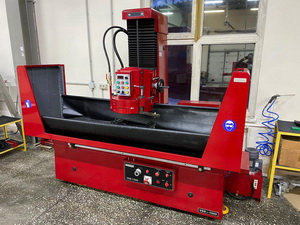

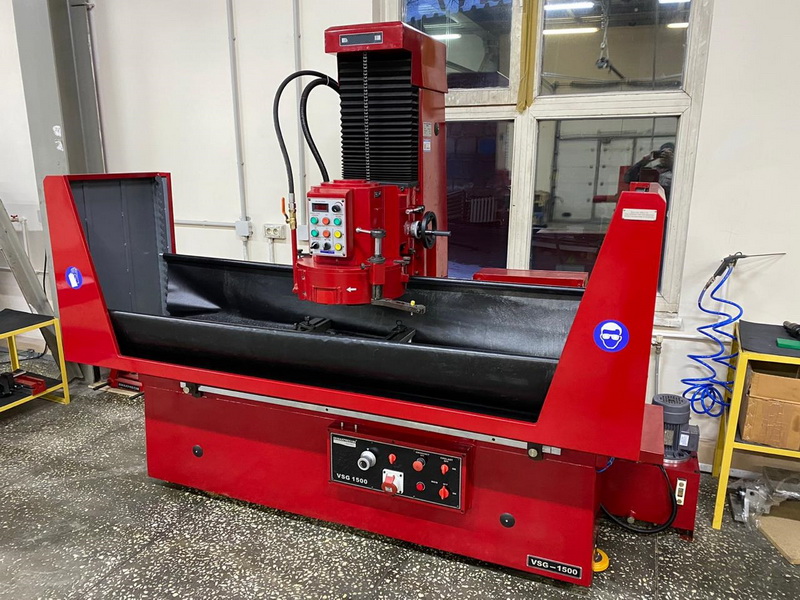

Специализированный моторный центр (СМЦ) «АБ-Инжиниринг» является одним из пользователей станков MAXPRECI — в нашем цехе в Екатеринбурге работает проскошлифовальный станок MAXPRECI VSG 1500V (под брендом Maxpreci-Dalcan). Кроме того, в этом цехе работают еще 2 станка — расточной VCBM 1200V и хонинговальный VCH-450EL, а в нашем центре в Москве — приспособление для проверки геометрии шатунов RACD 450.
Мы готовы предложить Вам любой вариант оборудования Вашего цеха станками любого производителя — от самой дорогой TOP-модели до самого дешевого, но не менее качественного станка, а также сделать эскизный проект и скомплектовать оборудованием участок механической обработки деталей по конкретному техническому заданию.
Вы можете отправить запрос на хонинговальные станки и другое станочное оборудование прямо с нашего сайта.
