Станок для обработки седел тип Provalve-800

НАШЕ ОБОРУДОВАНИЕ

Оборудование для ремонта головок блока цилиндров

Станки для обработки седел жесткого типа с цилиндрическими пилотами
Станки для ремонта седел шарнирного типа с коническими пилотами
Станки для шлифовки фасок и торцов клапанов
Станки для обработки привалочных плоскостей
Оборудование для мойки и очистки головок цилиндров
Оборудование для проверки герметичности рубашек
Оборудование для выпрессовки-запрессовки направляющих втулок и седел клапанов
Оборудование для контроля качества сопряжения клапанов с седлами
Оборудование для разборки-сборки головок блока цилиндров
Вспомогательное оборудование для ремонта головок цилиндров
Прочие станки и оборудование

Наш склад станков и оборудования

Пользователи станков для ремонта ГБЦ

НАША ИНФОРМАЦИЯ


Техническая информация
Репортажи
Статьи

НАША КОМПАНИЯ

C 2005 г. Специализированный моторный центр (СМЦ) «АБ-Инжиниринг» работает в тесном сотрудничестве с ведущими компаниями-производителями станков для ремонта головок блока цилиндров, в том числе, Provalve, Robbi, Maxpreci (Dalcan), SERDI, SERDI Srl и другими.

Это оборудование работает на заводах ведущих автомобильных компаний, в тюнинговых фирмах, ремонтных мастерских и автосервисах всех стран мира.

Для того, чтобы посмотреть оборудование в работе, получить дополнительную информацию, пройти обучение, составить комплектацию и сделать заказ, свяжитесь с нами.

АБ-Инжиниринг, AB-Engineering - главная страница
СНЯТО С ПРОИЗВОДСТВА

Provalve

Станок Provalve-800 — прецизионный станок, предназначенный для обработки головок блока преимущественно средних и малых размеров и с любыми угловыми наклонами клапана, но может быть использован и для тяжелых головок цилиндров.

На сегодняшний день это не только одна из наиболее мощных универсальных машин из всех станков данного типа, производящая точную механическую обработку седла клапана от самого маленького до самого большого диаметра, и одна из самых точных и быстрых машин данного типа, но одновременно и одна из самых доступных по цене.

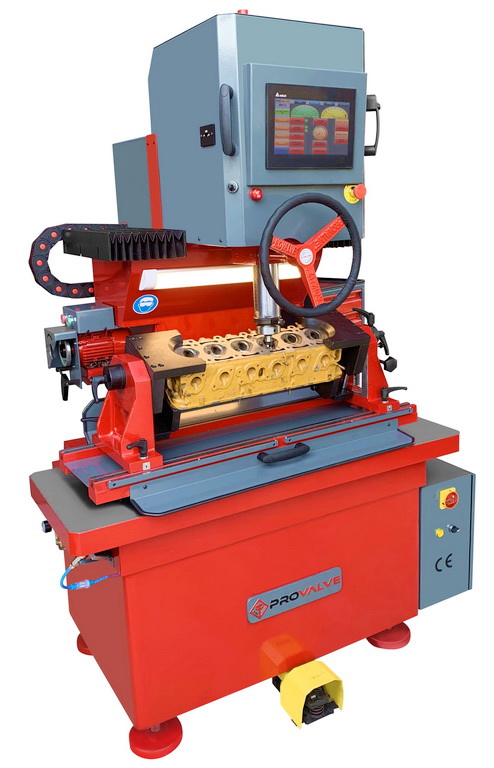

Универсальный станок для обработки любых седел Provalve-800 - нажмите, чтобы посмотреть

Другими словами, машина совершенно недостижима для конкурентов как по максимальному соотношению "качество/цена", так и просто по доступности цены, где конкуренцию ей не могут составить даже многие из китайских станков.

Это достигнуто путем применения самых совершенных технологий конструирования и производства, с помощью которых машина получила самые совершенные технологические решения, позволяющие обрабатывать седла и направляющие втулки клапанов всех видов головок цилиндров наиболее эффективно.

ОСНОВНОЕ ПРЕИМУЩЕСТВО станка в его управлении. На станке установлена система полностью автоматического центрирования с сенсорным управлением, которая не только повышает точность обработки седел и значительно сокращает время обработки. Достаточно направить пилот в направляющую втулку и только нажать 1 единственную кнопку на экране — все остальное (центрирование и запуск вращения шпинделя) станок сделает сам и просто даст вам возможность обработать седло, повернув штурвал.

Такого простого управления невозможно встретить ни в одном из аналогичных и гораздо более дорогостоящих станков — как с ручным управлением, так и с ЧПУ! А это не требует серьезной подготовки и высокой квалификации оператора!

На станке данного типа применяется мультиугловой резец, обрабатывающий сразу все фаски седла клапана с необходимой шириной и угловой точностью (может быть использован любой профильный резец), вмонтированная система вакуумного тестирования позволяет сразу же по окончании обработки проверить качество выполнения работ.

Основные технические решения, использованные в конструкции станка, защищены патентами, в том числе, патентом Турции №2019-GE-228828 от 23-05-2019 "Система управления машиной для обработки седел и направляющих клапана" и патентом Турции №2019-GE-228876 от 23-05-2019 "Система обработки клапанных седел и направляющих клапана". Эти патенты устанавливают приоритет производителя — компании Serdarlar Makine, в примененной системе зажима с помощью роликовой цепи, а также системе автоматического центрирования.

С 2020 года станок типа Provalve-800 выпускается в Турции на заводе компании Serdarlar Makine только в следующех модификациях:

  • Provalve-800S — со стальной сварной станиной, сенсорным управлением и экраном 10",
  • Provalve-1000S — со стальной сварной станиной, сенсорным управлением и экраном 10", с увеличенной до 1000 мм длиной между крайними седлами обрабатываемых головок цилиндра.
  • О том, как делаются станки PROVALVE на заводе в г.Анкара, смотрите наш специальный репортаж.

    Отличительные особенности станка Provalve-800:

  • Универсальная, надежная и безопасная машина с очень высокой точностью и скоростью обработки.
  • Жесткая, стабильная и точная конструкция, сварная станина из специальной состаренной стали.
  • Самая большая точность для всех видов седел всех типов головок блока цилиндров, от мотоциклов до самых тяжелых индустриальных двигателей — глубина повторной обработки после полной переустановки головки цилиндра на предварительно обработанное седло — не более 0,02 мм (проверено в АБ-Инжиниринг).
  • Позволяет механическую обработку направляющих клапанов от 3,5 мм и седел диаметром от 16 до 120 мм.
  • Точная центрирующая система, основанная на сферической и плоских воздушных подушках с продольным и поперечным перемещением (единственная в этом классе машин имеет 4 воздушных подушки).
  • При центрировании работают 3 подушки — подушка стола с двумя подушками шпинделя, в то время как подушка рабочей бабки используется лишь для предварительной настройки и в процессе центрирования не участвует. Это является принципиальным отличием машины от аналогов типа SERDI, у которых центрирование обеспечивается только двумя подушками шпинделя.
  • Четыре воздушных подушки: первая — на верхней станине, на шпиндельной бабке (2 оси, продольный ход на 200 мм), вторая — на шпинделе (сферическая подушка с наклоном до 10°), третья — на шпинделе (плоская подушка с перемещением по 2 осям на 10 мм), четвертая — на столе, на зажимном приспособлении нижней части станины (2 оси, продольный ход на 630 мм, что обеспечивает максимальное расстояние между крайними клапанами в головке цилиндров до 830 мм при обработке без перестановки головки цилиндров).
  • Система автоматического центрирования инструмента по нажатию 1 кнопки с ЧПУ, автоматическим запуском, остановом и контролем на экране (отсутствует у машин конкурентов).
  • Надежный патентованный зажим шпиндельной рабочей бабки машины двойным пневматическим домкратом.
  • Серводвигатель шпинделя с электронным устройством управления, с переменной скоростью и цифровым дисплеем — обеспечивает исключительную плавность и мощность (не применяется на машинах конкурентов).
  • Система быстрой установки и демонтажа конического держателя инструмента обеспечивает надежность крепления держателя на шпинделе и полностью исключает (в отличие от конкурентов) какое-либо его повреждение.
  • Универсальное зажимное приспособление с наклоном на 130° для всех типов головок блока цилиндров и зажимное приспособление для плоских головок блока.
  • Полноценный стол машины на воздушной подушке с продольным перемещением 630 мм и поперечным перемещением 200 мм (единственная машина в этом классе с таким столом), зажим на нижней части станины вакуумными домкратами и параллелями обеспечивают без перестановки обработку головки цилиндров с максимальным расстоянием между крайними клапанами до 830 мм.
  • Плоская воздушная подушка стола участвует в точном центрировании, повышая точность обработки и снижая усилия на шпиндель (не применяется на машинах конкурентов).
  • Защитные гофрированные кожухи верхней станины (отсутствуют у конкурентов) исключают абразивный износ за весь срок службу станка.
  • Электронный ограничитель хода шпинделя с регулировкой для периодически повторяющихся работ.
  • Сенсорный экран 10" с сенсорным управлением, с библиотекой данных головок цилиндров и сохранением базы данных всех работ.
  • Возможность обновления данных и программы управления как через Интернет, так и через порт USB.
  • Интегрированное освещение с неоновым светом на станине машины и светодиодная лампа для локальной подсветки рабочей зоны шпинделя.
  • Отдельный вакуумный насос (не применяется на машинах конкурентов) исключает влияние подачи воздуха на работу вакуумных зажимов и вакуумтестера.
  • Вакуумный тестер, воздушный фильтр с лубрикатором, заточный станок для твердосплавных резцов и инструментальный ящик интегрированы в конструкцию машины.
  • Высококачественная окраска в цвета по выбору заказчика (стандартные цвета - красный RAL 3000 и серый RAL 7011).
  • КОНСТРУКЦИЯ СТАНКА PROVALVE-800



    Provalve - нажмите, чтобы увеличить картинку


    Станина, качественно сваренная из прочной стали и подверженная старению, обеспечивает высокую жесткость, стабильность и точность станка. Вакуумные насосы, установленные в нижней части станины, обеспечивают вакуумом зажимы стола и тестер герметичности. Фильтр воздуха стандартно комплектуется лубрикатором для подачи очень малого дозированного количества масла в пневмосистему машины.


    Provalve - нажмите, чтобы увеличить картинку


    Стол на воздушной подушке имеет как поперечное, так и продольное перемещение, а также вакуумные фиксаторы. Стандартное зажимное приспособление, наклоняемое в обе стороны на 130°, предназначено для установки любых головок цилиндров. Хромированный шпиндель, установленный в регулируемых чугунных втулках пиноли рабочей бабки, практически не подвержен износу.


    Provalve - нажмите, чтобы увеличить картинку


    Защитные кожухи для верхней станины значительно повышают удобство эксплуатации станка и обеспечивают исключительную его долговечность даже в пыльных помещениях.


    Provalve - нажмите, чтобы увеличить картинку


    Пульт управления с сенсорным экраном 10" превращает машину в станок с ЧПУ с функциями автоматического центрирования шпинделя и останова после обработки. Имеет также функцию хранения базы данных (с обновлением) размеров седел и инструмента для их обработки для большого числа моделей двигателей.


    Provalve - нажмите, чтобы увеличить картинку


    Патентованная цепная система зажима шпинделя (с 2022 года внедрена усовершенствованная система зажима), сервомотор для привода шпинделя, система точной вертикальной балансировки шпинделя, плоская и сферическая воздушные подушки шпинделя — все эти устройства, установленные в рабочей бабке, направлены на обеспечение высокой точности при минимальном времени механической обработки.


    Provalve - нажмите, чтобы увеличить картинку


    Электрический шкаф машины комплектуется элементами производства только европейских компаний.


    Provalve - нажмите, чтобы увеличить картинку


    Зажимы для плоских головок блока идут в качестве стандартного оборудования машины, в комплекте с парами параллелей разной высоты.


    Provalve - нажмите, чтобы увеличить картинку


    Система установки и демонтажа конического держателя инструмента не только настроена на быструю работу, но и исключает какое-либо повреждение держателя.


    Provalve - нажмите, чтобы увеличить картинку


    Тумбочка для инструмента имеет 3 ящика, позволяющих разместить весь необходимый инструмент непосредственно под рукой оператора.


    Provalve - нажмите, чтобы увеличить картинку


    Заточное устройство для резцов входит в стандартную комплектацию машины.


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА
    PROVALVE-800


    Габариты
    Длина мм 1415
    Ширина мм 950
    Высота мм 2115
    Вес нетто кг 1200
    Размеры упаковки мм 1600х 1230х 2250
    Размеры обрабатываемой головки (макс.)
    Максимальная длина мм Неограни ченная
    Максимальная длина между крайними клапанами (без переустановки) мм 830
    Максимальная ширина мм 450
    Максимальная высота мм 450
    Диапазон обрабатываемых седел клапанов мм От 16 до 80
    Минимальный диаметр стержня клапана мм 3,5
    Поперечное перемещение стола мм 200
    Продольное перемещение стола мм 630
    Рабочая бабка
    Продольное перемещение мм 200
    Поперечное перемещение мм -
    Поперечное перемещение сферы шпинделя мм 10
    Шпиндель
    Наклон шпинделя градус 10
    Ход шпинделя мм 200
    Мощность шпиндельного серводвигателя Вт 750
    Максимальный крутящий момент Нм 17
    Скорость вращения шпинделя об/мин От 0 до 500
    Подключения
    Электропитание кВА-В-Гц 1,5-230- 50/60
    Давление нагнетаемого воздуха кг/см2 6
    Объем нагнетаемого воздуха, не более л/мин 400
    Производитель оставляет за собой право изменять конструкцию, спецификацию и описание оборудования без предварительного уведомления.
