BW

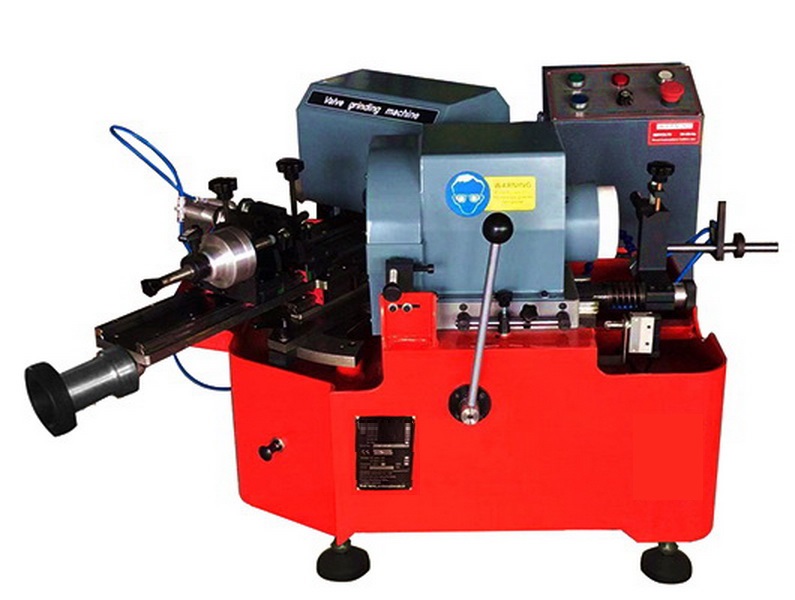

Портативный прецизионный станок тип SERDI низшего ценового уровня для ремонта рабочей фаски и торца клапанов, представляет собой точную копию оригинального станка SERDI, давно снятого с производства.

Обладает абсолютно всеми свойствами оригинала, обеспечивает высокое и проверенное качество шлифовки клапана независимо от места производства станка. Однако при этом его цена как минимум в 3 раза ниже, чем ранее предлагался оригинал. Соответственно, особых проблем при эксплуатации данного станка не выявлено, все опасения и сомнения относительно качества шлифовки сегодня неактуальны. И в этом легко убедиться, посмотрев видео работы станка (внизу страницы). Тем не менее, могут возникать отдельные проблемы со стандартными комплектующими типа ремня, подшипников и др., отсутствавшие у оригинала (Кетай есть Кетай).

Станок производится на проверенном заводе в Китае в 2-х модификациях:

  • BW VGM 100 (100-01) — профессиональный, станок смонтирован отдельностоящим в сборе с основанием-подставкой.
  • BW VGM 100-02 — полупрофессиональный, для установки на верстаке,

Станок для шлифовки клапанов Станок для шлифовки клапанов

Идеально подходит как для небольших автомобильных мастерских, так и для специализированных цехов по ремонту моторных деталей.

Станок для правки фаски клапана отличает компактность, простота обслуживания и высокое качество обработки поверхностей. Последнее достигается двойной пневматической системой прижима: стержня клапана — к роликовым опорам, и тарелки клапана — к приводному полиуретановому башмаку.

Основные особенности и преимущества станка подробно изложены в нашей статье Поспешай не торопясь: как не ошибиться при выборе станка для шлифовки клапанов. Станок практически полностью превосходит по всем параметрам устаревшие станки с шариковыми или, как говорят их продавцы, с люнетными патронами (хотя люнет совсем из другой "оперы"). В то же время недостатком станка является трудность в шлифовке клапанов с деформацией стержня (биением тарелки) более 0,05-0,08 мм. Хотя зачем вообще нужно такие шлифовать, остается большим вопросом...

Станок для шлифовки клапанов

Отличительные особенности станка для правки фаски клапана:

  • Пневмозажимы стержня клапана и пневмоприжим тарелки к приводному башмаку по нажатию одной кнопки.
  • Горизонтальное вращение клапана с приводом через тарелку.
  • Вращение клапана ускоряется в зависимости от диаметра его тарелки от 120 до 750 об/мин.
  • Постоянная скорость вращения шпинделя 2850 об/мин.
  • Непревзойденные качество и точность обработки в диапазоне:
    - диаметров стержня клапана от 4 до 14 мм
    - диаметров тарелки клапана до 90 мм
    - углов фаски клапана от 10 до 54 градусов.
  • Шлифовальный круг шириной 15 мм, сбалансированный и управляемый двигателем, встроенным в шпиндель.
  • Эргономичное управление.
  • Встроенная система подачи СОЖ.
  • Встроенное устройство для обработки торца клапана.
  • Простая и быстрая установка и настройка.
  • Высокая производительность.
  • Чрезвычайно высокая надежность и долговечность при чрезвычайно низких эксплуатационных расходах (если за 10 лет эксплуатации расходы на обслуживание станка вдруг превысят 300 Евро, вам просто по какой-то причине не повезло).

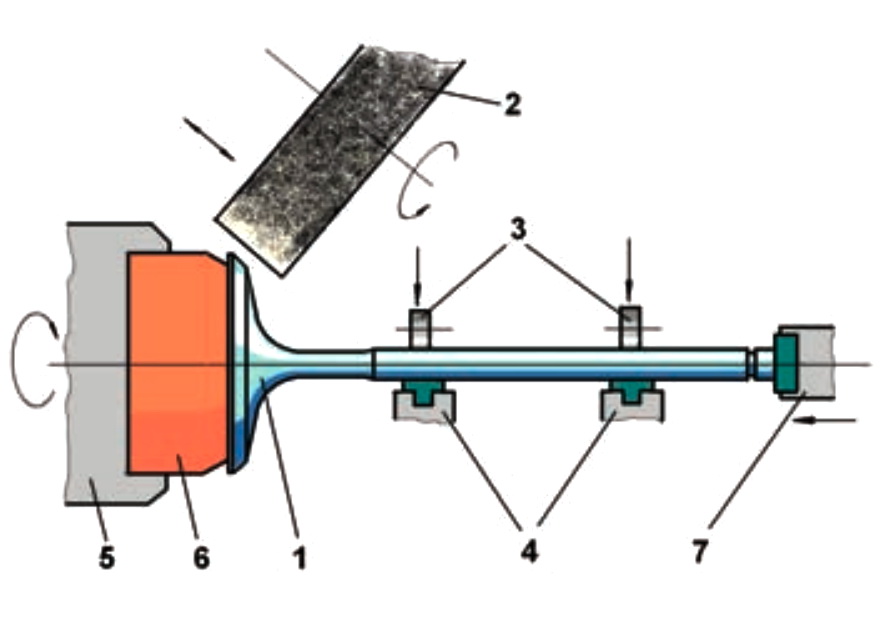

КОНСТРУКТИВНАЯ СХЕМА ОБРАБОТКИ КЛАПАНА

Система зажима клапана с вакуумным приводом зажимов

1- клапан, 2- шлифовальный круг, 3- прижимные ролики с пневмоприводом, 4- пластиковые опоры, 5- приводной шпиндель, 6- полиуретановый приводной башмак, 7- осевой прижим с пневмоприводом

Основное преимущество данной схемы реализуется именно при малых диаметрах стержня клапана — менее 7 мм. При нажатии шлифовального круга на тарелку клапана не происходит отжима тарелки и прогиба стержня клапана от боковой силы, поскольку тарелка опирается на приводной башмак.

Никакие другие станки, включая Comec, Kwik-Way и прочие Peg, не способны так же точно шлифовать малые клапаны, поскольку у них клапан висит консольно, отжимается шлифовальным кругом и требует длительного выхаживания при шлифовке.

НЕ ДАЙТЕ СЕБЯ ОБМАНУТЬ! Всем, кто вдруг подумал, что мы просто делаем какую-то рекламу, и решил вопреки логике приобрести любой другой станок для шлифовки малых клапанов, наше искреннее сочувствие. Однако если надо шлифовать не маленькие клапаночки, а большие клапаны тракторной техники, нет ровным счетом никакой разницы, на каком станке это делать.

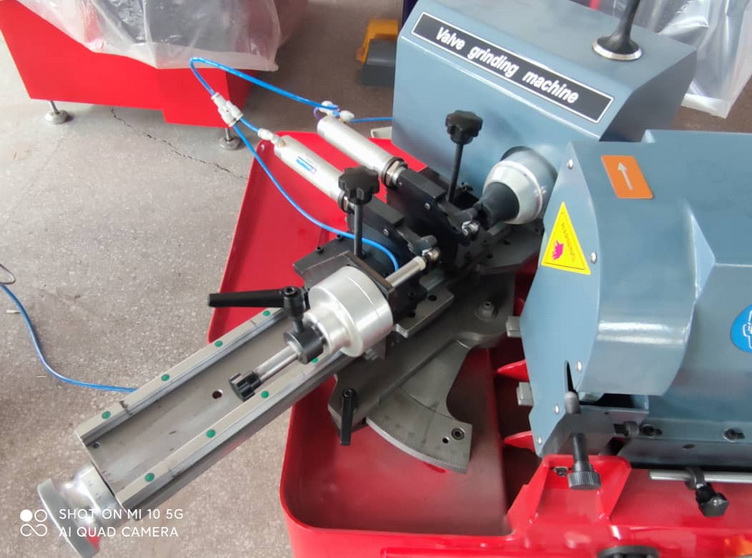

Устройство для обработки торца клапана Система зажима клапана с вакуумным приводом зажимов

Как это выглядит в станке

Система зажима клапана с вакуумным приводом зажимов позволяет зажать и обработать любой клапан быстро и точно независимо от его размеров,

Устройство для обработки торца клапана — точная обработка торца на заданную глубину.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА

ПАРАМЕТРЫ
BW VGM 100-02
BW VGM 100 (100-01)
Габариты
- длина
 мм
1020
1020
- ширина
 мм
 870
 870
- высота
 мм
 560
 780
Масса
 кг
 130
 210
Диапазон обработки
Диаметр стержня клапана
 мм
 4 - 14
 4 - 14
Диаметр тарелки клапана
 мм
 12 - 100
 12 - 100
Длина клапана
 мм
 70 - 290
 70 - 290
Угол фаски клапана
 градус
 10 - 54
 10 - 54
Параметры станка
Диаметр главного шлифов-ного круга
 мм
 200
 200
Диаметр круга для шлифовки торца
 мм
 100
 100
Ширина главного шлифов-ного круга
 мм
 15
 15
Подача шлифов-ного круга
 мм
 90
 90
Подача клапана
 мм
 90
 90
Точность шлифования
 мм
 0,015
 0,015
Шпиндел. двигатель
- мощность
 Вт
550
550
- частота вращения
 об/мин
 2850
 2850
Двигатель привода клапана
- мощность
 Вт
180
180
- частота вращения
 об/мин
 от 0 до 750
 от 0 до 750
Мощность двигателя системы охлаждения
 Вт
 100
 100
Электро питание
 кВА-В-Гц
 1,6 - 230 - 50/60
 1,6 - 230 - 50/60
Давление подачи воздуха
 кг/см2
 макс. 6,0
 макс. 6,0
Объем резервуара системы охлаждения
 л
 4,0
 4,0

Основные преимущества станка при длительной эксплуатации
(по сравнению с аналогичными станками других типов):

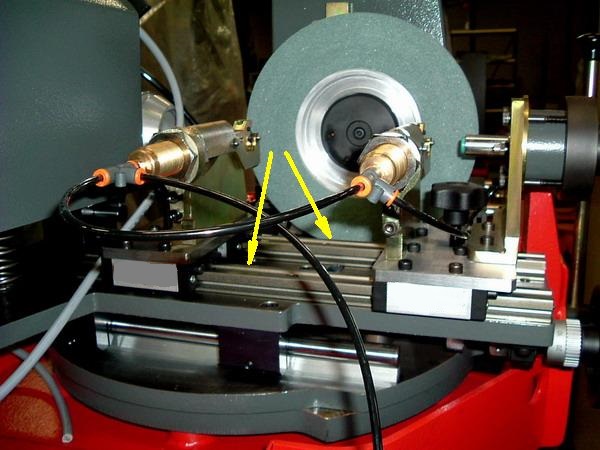

Направляющие патентованной системы базирования и зажима клапана

Направляющие патентованной системы базирования и зажима клапана — в процессе эксплуатации не изнашиваются, раз в несколько лет могут быть заменены только недорогие пластиковые опорные пятачки для зажима клапанов.

Направляющая каретки суппорта перемещения клапана

Направляющая каретки суппорта перемещения клапана — комплект этих недорогих направляющих может потребовать замены не раньше, чем через 5-7 лет интенсивной эксплуатации.

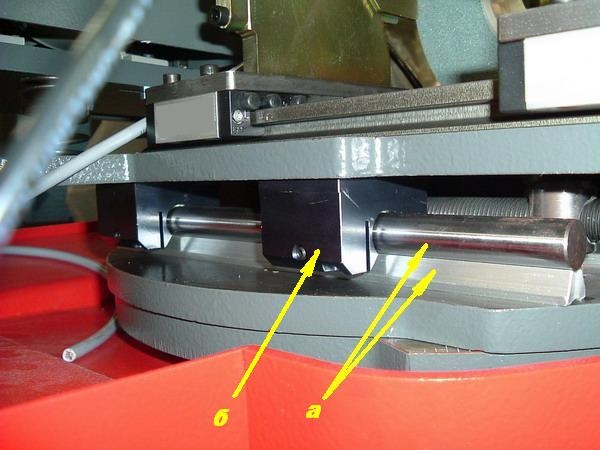

Продольные направляющие перемещения суппорта шлифовальной бабки

Продольные направляющие перемещения суппорта шлифовальной бабки — скорее всего, после 5-7 лет эксплуатации останутся целыми, могут износиться лишь недорогие пластиковые втулки.

Обойма направляющей

Обойма направляющей станка не изнашивается и не меняется, через 5-7 лет интенсивной эксплуатации может потребоваться замена только дешевой пластиковой втулочки.

 станков SERDI

Стандартное и допоборудование станка имеет хорошее качество и может быть заказано дополнительно за отдельную плату.

Стандартное оборудование: устройство для обработки торца клапана, алмаз для правки круга, комплект полиуретановых приводных башмаков, инструмент для снятия/установки круга.

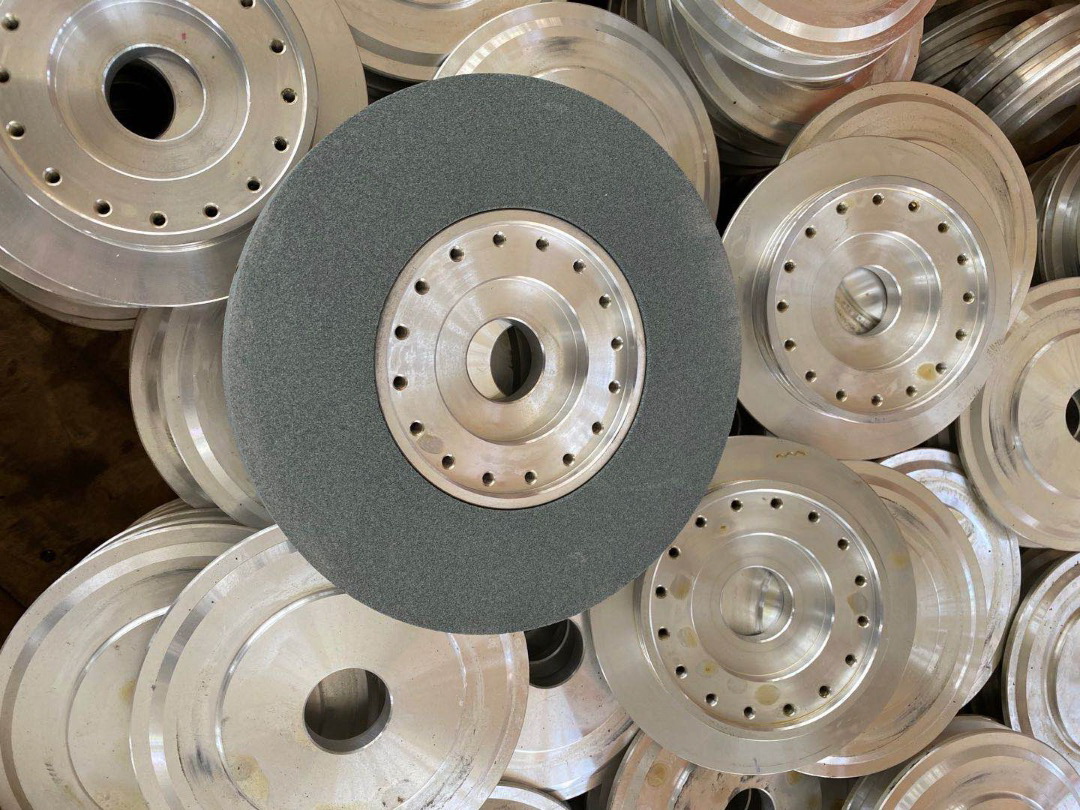

Дополнительное оборудование: запасные круги и ступицы, алмаз, башмаки для системы зажима клапана, полиуретановые башмаки для привода клапана (в отличие от других поставщиков, у нас все эти позиции доступны для заказа).

Станок в нашем цехе

Скачать руководство по эксплуатации станка...

Отпускные цены (с НДС, склад Москва):

    - BW VGM 100 (100-01) (в сборе с основанием-подставкой, без налогов и транспорта) — 4.400 USD
    - BW VGM 100-02 (для установки на верстак, без налогов и транспорта) — 4.000 USD

С 2021 года этот станок работает в нашем цехе и обеспечивает точность и производительность шлифовки клапанов ничуть не хуже французского оригинала.

Несмотря на то, что станок данной модели давно уже снят с производства разработчиком, компанией SERDI, его копии производятся в Китае несколькими производителями, один из которых делает это по оригинальным французским чертежам. Именно этот станок мы и предлагаем. Причем в данном случае станок приктически ничем не отличается от оригинала, кроме цены, которая приблизительно в 3 раза ниже. Тем не менее, при покупке станка следует учитывать кетайский менталитет, согласно которому в кетайском оборудовании, в отличие от европейского, обязательно должно быть место для приложения рук (а что делать — Кетай есть Кетай).

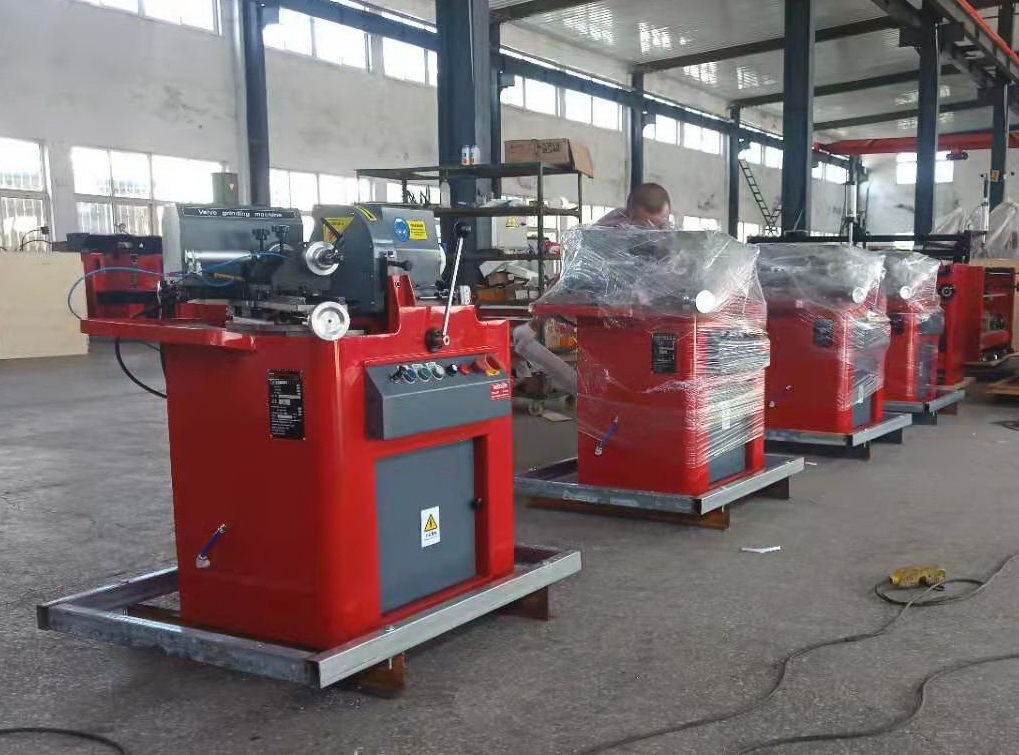

Тот факт, что копия практически совпадает с оригиналом, легко проверить, посмотрев короткий ролик с китайского завода и сравнить станок в ролике с французскими фото на этой странице выше.
